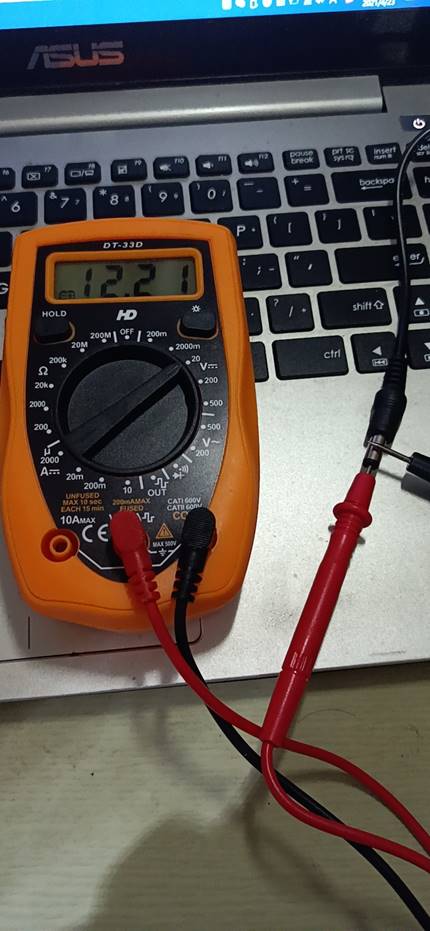

最普通常用的萬能表，如圖：
1,直流電壓測量：交流電壓測量：
黑筆插入COM口上，紅色的插入VΩ上面，量程開關打到相應的檔位數上，即可測量，如果無法判斷電壓，先從高檔位開始測試，屏幕上顯示數字1的話，表示已經超過量程范圍，要把量程開關轉到更高一級的檔位上。
注意直流電壓檔位表示與交流電壓檔位表示的區別，波浪形為直流電壓表示，注意量程范圍哦，注意測量電壓可以測出正負極得，紅色的那根為正極，級性反了為顯示負的標志。

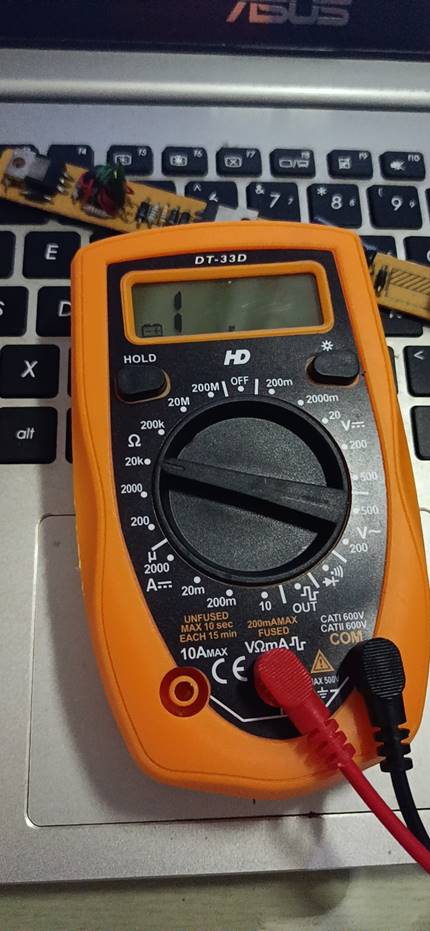

如圖：
2.直流電流測量及交流電流測量：
電表黑筆插到com口，紅色的插入ma口或者10A口，量程開關打到相應的檔位數上，即可測量，如果無法判斷電流，先從高檔位開始測試，屏幕上顯示數字1的話，表示已經超過量程范圍，要把量程開關轉到更高一級的檔位上。
如測量10A時要注意，連續測量大電流為讓電表電路發熱，影響測量精密度，測量時間不可過長。

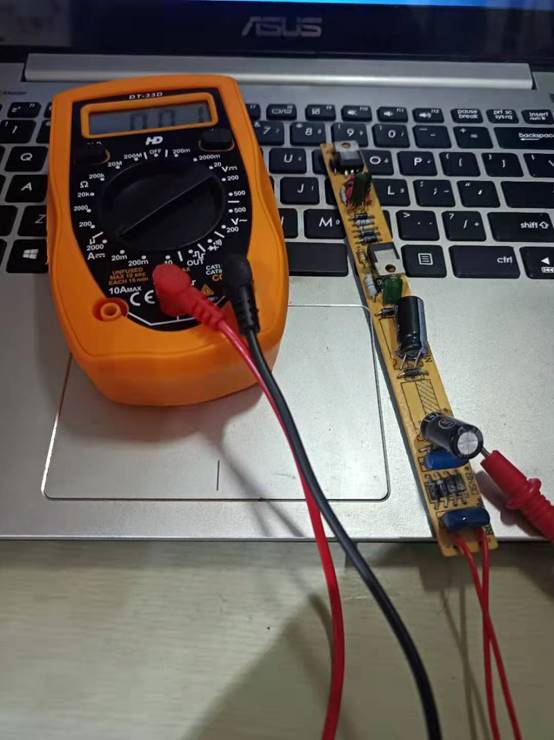

如圖：
3. 電阻測量：
電表黑筆插入COM口，紅表插入VΩ插口，把量程開關打到相應的電阻量程上，然后把電表筆頭跨接在電阻的兩頭上，如果電阻值超過所選的量程，電表屏幕會顯示1，這個時候要把開關打到更高的檔位上，測量高電阻時，讀數需要幾秒時間才能穩定，，測量電阻要確認電路所有電源已經關掉并且電容已經完全放電，才可以進行的。

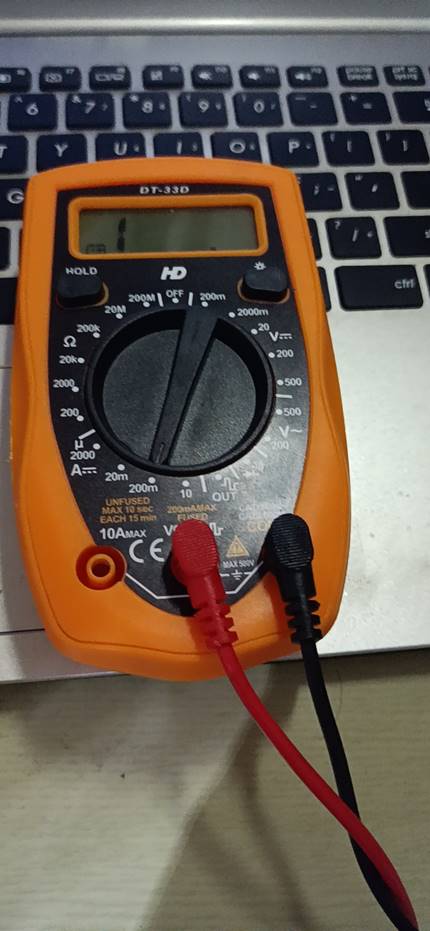

如圖：
4.電容測量：
先把電容的電放完畢，把量程開關打到相應的電容量程上，對應的極性接到被測的電容上，如不能準確判斷，先把量程開關轉到最高的檔位測試，如果屏幕顯示1，表示 已經超過量程范圍，電容單位為法拉,U法拉，1UF=1000nF，1nF=1000pF 。

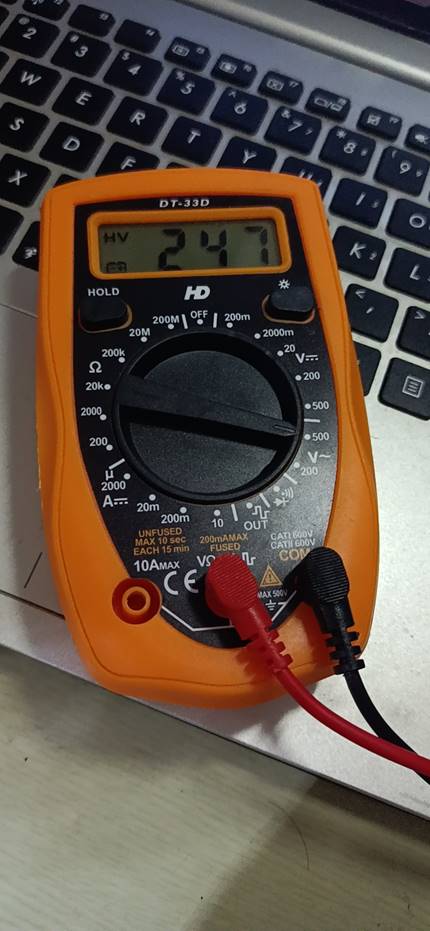

如圖：

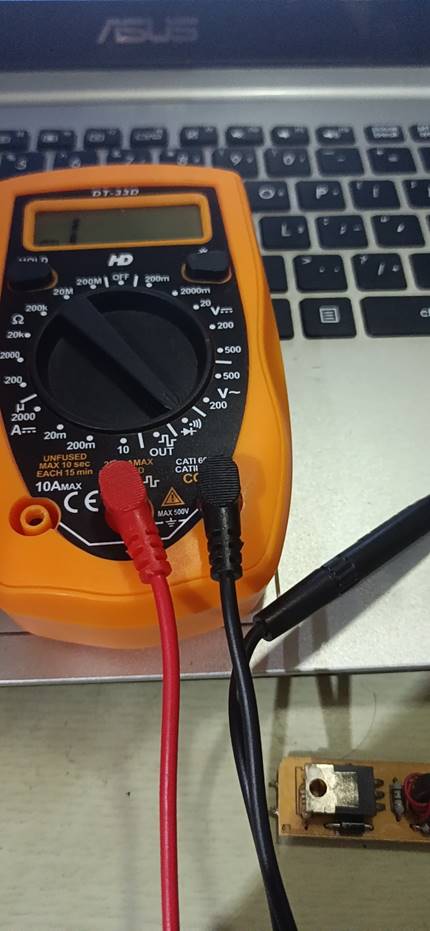

5.二極管及通斷測試
黑筆插入COM口插座，紅筆到VΩ插座，注意紅色筆極性為正極，量程開關轉到二極管檔位，表筆連接到待測試二極管兩端，紅為正，讀數為二極管正向壓降得近似值。
蜂鳴器測試線路的通斷這是就不多說了，很簡單，那個蜂鳴器標志的檔位口就是！
，
6.三極管的測試hFE,測試PNP或NPN型，不做詳述！
